Una fuente de alimentación regulable es un equipo que permite controlar el voltaje y, en muchos modelos, limitar también la corriente que se suministra a un circuito. Esta capacidad la convierte en una herramienta especialmente útil para electrónica, reparación, prototipos, pruebas de componentes y trabajos de laboratorio.
A diferencia de una fuente de salida fija, una fuente regulable permite adaptar la alimentación a las necesidades de cada proyecto. En esta guía aprenderás qué es una fuente regulable, cómo funciona, para qué sirve, qué tipos existen y qué características debes conocer antes de utilizar una.
¿Qué es una fuente de alimentación regulable?
Una fuente de alimentación regulable es un dispositivo diseñado para proporcionar energía eléctrica con un voltaje de salida ajustable. En las fuentes de laboratorio también es habitual poder establecer un límite máximo de corriente.
Por ejemplo, una fuente de 0-30 V puede configurarse para entregar 5 V, 9 V, 12 V, 24 V u otros valores dentro de su rango. Esto permite utilizar un mismo equipo para alimentar distintos circuitos sin depender de varios adaptadores con tensiones fijas.

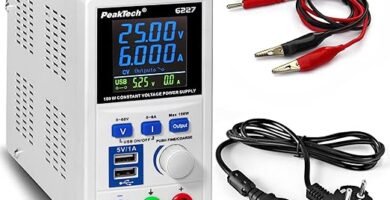

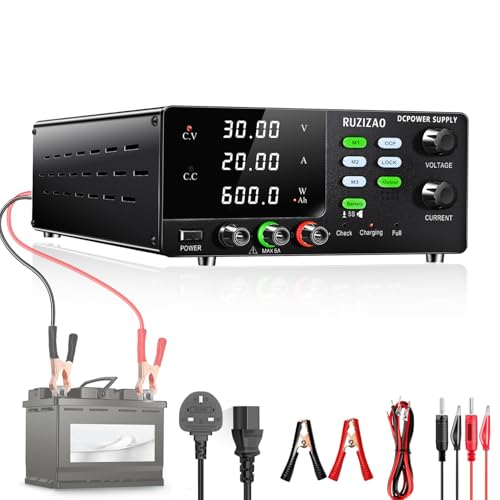

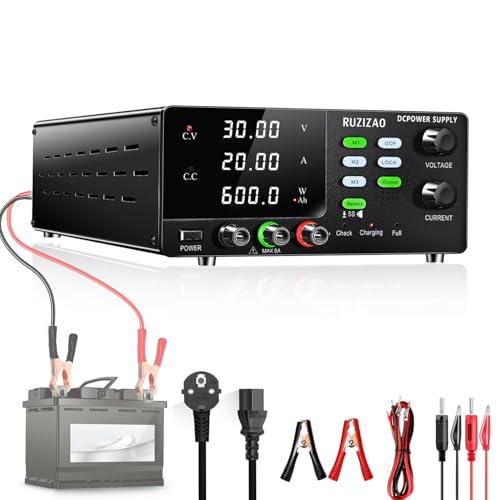

Los modelos de laboratorio suelen incorporar controles independientes de voltaje y corriente, pantalla digital y terminales de salida para conectar la carga.
¿Cómo funciona una fuente de alimentación regulable?
La función principal de una fuente regulable es transformar la energía disponible en su entrada y proporcionar a la salida un valor controlado de tensión y corriente. Si quieres comprender el proceso interno de conversión con más detalle, puedes consultar las etapas de una fuente de alimentación.
En una fuente de laboratorio, el usuario selecciona primero el voltaje deseado y establece, cuando el equipo lo permite, un límite de corriente. La fuente intenta mantener esos valores mientras alimenta el circuito conectado.
Modo CV: voltaje constante
En el modo CV (Constant Voltage), la fuente mantiene aproximadamente el voltaje configurado mientras la corriente consumida por la carga se mantenga dentro del límite establecido.
Modo CC: corriente constante
Cuando el circuito intenta consumir más corriente que el límite establecido, muchas fuentes de laboratorio pasan al modo CC (Constant Current). En este modo la fuente limita la corriente y modifica la tensión de salida según sea necesario.
Esta limitación de corriente es una de las características más importantes de una fuente regulable para trabajos de prueba y reparación.
¿Para qué sirve una fuente regulable?
Las fuentes regulables se utilizan siempre que sea necesario alimentar un circuito con un valor de tensión controlado o realizar pruebas bajo distintas condiciones de alimentación.
- Electrónica y aprendizaje: alimentación de Arduino, microcontroladores, LEDs y pequeños circuitos.
- Reparación electrónica: comprobación de placas y dispositivos limitando la corriente para reducir el riesgo de daños.
- Prototipos: pruebas de circuitos antes de utilizar una fuente definitiva.
- Laboratorio: realización de ensayos con diferentes valores de tensión y corriente.
- Motores y cargas electrónicas: alimentación controlada cuando la aplicación se encuentra dentro de las especificaciones de la fuente.
Partes principales de una fuente de alimentación regulable
Aunque el diseño cambia entre fabricantes y modelos, una fuente regulable de laboratorio suele incluir varios elementos comunes.
- Control de voltaje: permite establecer la tensión de salida.
- Control o límite de corriente: permite definir la corriente máxima que deseamos suministrar.
- Pantalla: muestra el voltaje, la corriente y, en algunos modelos, otros parámetros como potencia.
- Terminales de salida: puntos donde se conecta el circuito o dispositivo que queremos alimentar.
- Botón de salida: algunos modelos permiten configurar primero los valores y activar posteriormente la alimentación.
- Sistema de ventilación: ayuda a disipar el calor generado durante el funcionamiento.
Tipos de fuentes de alimentación regulables
Las fuentes regulables pueden utilizar diferentes tecnologías. Entre las más habituales se encuentran las fuentes lineales, las conmutadas y los modelos programables.
Fuentes lineales
Las fuentes lineales son conocidas por ofrecer una salida con bajo nivel de ruido y una regulación adecuada para aplicaciones sensibles. A cambio, suelen ser más pesadas, menos eficientes y generar más calor que una fuente conmutada equivalente.
Fuentes conmutadas
Las fuentes conmutadas utilizan una técnica de conversión que permite fabricar equipos más compactos y eficientes. Son muy comunes actualmente en fuentes de laboratorio de tamaño reducido.
La calidad del filtrado y el nivel de ruido pueden variar considerablemente entre diferentes modelos, por lo que no conviene juzgar una fuente únicamente por el tipo de tecnología utilizada.
Fuentes programables

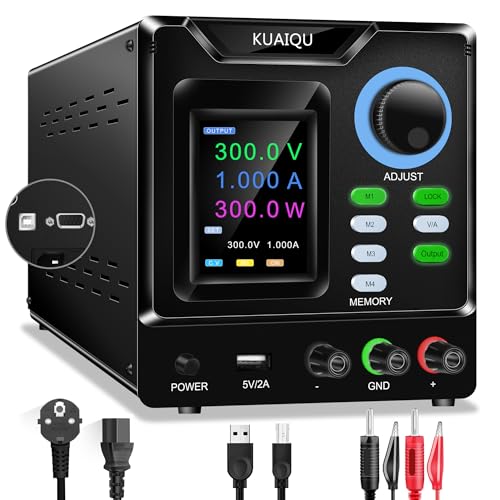

Las fuentes programables permiten controlar parámetros mediante una interfaz digital y, dependiendo del modelo, pueden ofrecer memorias, comunicación USB u otras conexiones para automatizar pruebas.
| Tipo | Ventajas habituales | Limitaciones habituales | Uso frecuente |
|---|---|---|---|
| Lineal | Bajo ruido y funcionamiento sencillo | Mayor tamaño, calor y menor eficiencia | Mediciones y aplicaciones sensibles |
| Conmutada | Compacta, eficiente y ligera | El ruido eléctrico depende mucho del diseño | Electrónica general y laboratorio |
| Programable | Automatización, memorias y control digital | Mayor precio y complejidad | Laboratorios, producción y pruebas automatizadas |
Fuente regulable y fuente no regulable: diferencias
Una fuente regulable permite modificar uno o varios parámetros de salida, mientras que una fuente fija está diseñada normalmente para entregar un valor determinado.
Por ejemplo, un adaptador de 12 V está pensado para proporcionar aproximadamente esa tensión concreta. Una fuente de laboratorio de 0-30 V, en cambio, puede utilizarse para trabajar con muchos valores diferentes dentro de su rango.
La posibilidad de ajustar la salida hace que las fuentes regulables sean especialmente útiles para pruebas, aprendizaje, reparación y desarrollo electrónico.
Voltaje y corriente en una fuente regulable
Dos de las especificaciones más importantes son el voltaje máximo y la corriente máxima.
El voltaje puede comprobarse mediante un voltímetro, mientras que la corriente puede medirse mediante un amperímetro. Comprender ambas magnitudes es fundamental para utilizar correctamente una fuente regulable.
Una fuente indicada como 30 V / 5 A puede proporcionar hasta 30 V y hasta 5 A dentro de las condiciones establecidas por el fabricante. Esto no significa que vaya a suministrar automáticamente 5 A a cualquier circuito.
En electrónica también es importante distinguir entre alimentación de corriente alterna y corriente continua. Si tienes dudas sobre estos conceptos, consulta nuestra guía sobre fuentes de alimentación AC y DC.
La carga consume la corriente que necesita mientras la fuente sea capaz de proporcionarla. Por este motivo, disponer de una fuente de 10 A no obliga a un pequeño circuito a consumir 10 A.

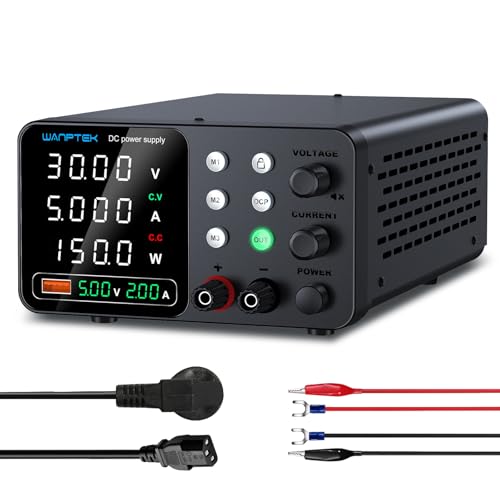

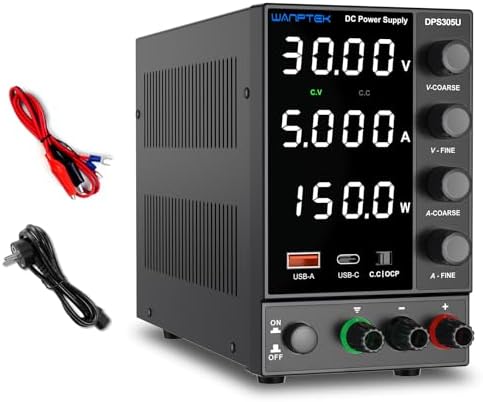

30 V / 5 A
Es un rango habitual para electrónica básica, aprendizaje, Arduino, pequeños circuitos y numerosos trabajos de reparación.

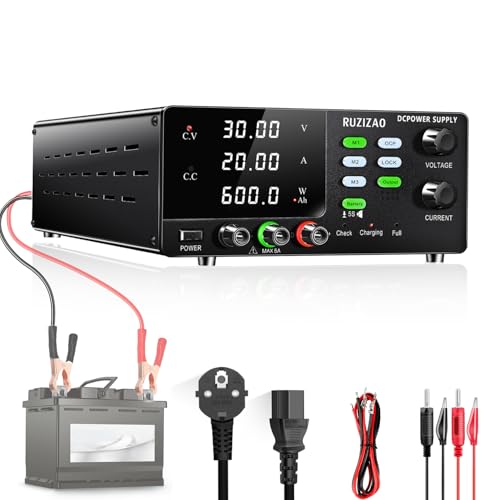

30 V / 10 A
Ofrece más margen para trabajar con cargas que necesitan una corriente superior, manteniendo un rango de tensión muy utilizado en electrónica.

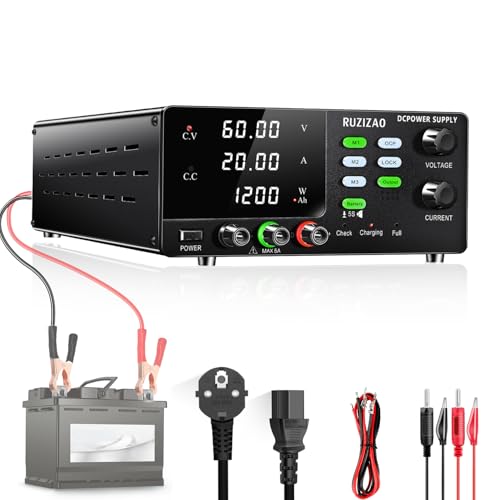

60 V y otros rangos
Los modelos con un rango de tensión superior resultan útiles cuando los circuitos realmente requieren valores por encima de 30 V. Un número mayor no significa necesariamente que sea la mejor opción para todos los usuarios.
Protecciones importantes en una fuente regulable
Las funciones de protección disponibles dependen de cada modelo. Algunas de las denominaciones que puedes encontrar son:
- OCP: protección relacionada con condiciones de sobrecorriente.
- OVP: protección frente a determinadas condiciones de sobretensión.
- OTP: protección relacionada con temperaturas excesivas.
- SCP: protección frente a cortocircuitos en los modelos que la incorporan.
No todas las fuentes incluyen exactamente las mismas protecciones ni funcionan de la misma manera. Conviene comprobar siempre las especificaciones y el manual del modelo concreto.
Cómo utilizar una fuente de alimentación regulable
El procedimiento exacto depende del equipo utilizado, pero como orientación general conviene seguir una secuencia ordenada y consultar siempre el manual de la fuente.
- Comprueba que la fuente y el circuito son compatibles con los valores que vas a utilizar.
- Configura el voltaje antes de alimentar la carga cuando el diseño de la fuente lo permita.
- Establece un límite de corriente adecuado para el circuito.
- Comprueba la polaridad de las conexiones.
- Conecta la carga utilizando cables apropiados.
- Activa la salida y observa el comportamiento de voltaje y corriente.
- Si aparece un consumo inesperado, desconecta la salida y revisa el circuito.
Características que conviene comparar
Además del voltaje y la corriente máximos, existen otras características que pueden influir mucho en la experiencia de uso.
- Resolución de ajuste: determina con qué precisión puedes seleccionar los valores.
- Estabilidad: indica la capacidad del equipo para mantener la salida bajo diferentes condiciones.
- Rizado y ruido: especialmente importantes en circuitos sensibles.
- Memorias: permiten guardar configuraciones utilizadas con frecuencia.
- Control de salida: permite preparar la configuración antes de energizar el circuito.
- Interfaces de comunicación: útiles para automatización y registro de datos.
¿Qué fuente regulable elegir?
No existe una única fuente adecuada para todos los usuarios. Para electrónica básica, una fuente de 30 V y 5 A puede cubrir muchos proyectos. Para reparación y cargas que necesitan más corriente, un modelo de 30 V y 10 A puede ofrecer mayor margen. Si trabajas habitualmente por encima de 30 V, será necesario considerar otros rangos.
Si quieres aprender con más detalle cómo escoger el rango de voltaje, corriente y las funciones adecuadas según el tipo de trabajo, consulta nuestra guía para elegir una fuente de alimentación de laboratorio.
Si ya sabes qué necesitas y quieres comparar modelos concretos, puedes ver nuestracomparativa de las mejores fuentes de alimentación regulables.
Preguntas frecuentes sobre fuentes de alimentación regulables
¿Qué significa que una fuente sea regulable?
Significa que permite modificar al menos uno de sus parámetros de salida. En las fuentes de laboratorio normalmente se puede ajustar el voltaje y establecer un límite de corriente.
¿Para qué sirve limitar la corriente?
Permite establecer la corriente máxima que queremos suministrar. Esto resulta especialmente útil durante pruebas, desarrollo y reparación de circuitos electrónicos.
¿Una fuente de 10 A entrega siempre 10 A?
No. Los 10 A representan la capacidad máxima anunciada de la fuente bajo determinadas condiciones. La corriente real depende de la carga y de la configuración utilizada.
¿Qué diferencia hay entre CV y CC?
CV significa voltaje constante y CC significa corriente constante. Son dos modos de funcionamiento habituales en fuentes de laboratorio regulables.
¿Es mejor una fuente lineal o conmutada?
Depende de la aplicación. Las fuentes lineales pueden ser interesantes cuando el bajo ruido es prioritario, mientras que las conmutadas suelen ofrecer mayor eficiencia y un tamaño más compacto.
¿Qué fuente regulable necesito para empezar?
Para muchos proyectos de aprendizaje y electrónica básica, una fuente de aproximadamente 30 V y 3-5 A puede ser suficiente. Si necesitas más margen de corriente para reparación u otras cargas, puedes valorar modelos de 10 A.
Conclusión
Una fuente de alimentación regulable permite controlar de forma mucho más flexible la energía que suministramos a un circuito. Su capacidad para ajustar el voltaje y limitar la corriente la convierte en una herramienta muy útil tanto para aprender electrónica como para realizar pruebas, reparaciones y trabajos de laboratorio.
Antes de elegir un modelo conviene determinar primero el rango de voltaje y corriente realmente necesario. Después puedes comparar características como precisión, estabilidad, protecciones, memorias, control de salida y posibilidades de programación.
Para continuar, consulta nuestra guía completa para elegir una fuente de laboratorio o ve directamente a la comparativa de fuentes regulables recomendadas.
