El LM317 es uno de los circuitos integrados LM317 más populares en electrónica. Este lm317 regulador ajustable permite obtener una tensión de salida que varía entre 1,25 V y 37 V, siendo una solución versátil tanto para proyectos de hobby como para aplicaciones industriales. En este artículo profundizaremos en qué es el LM317, sus posibles usos, su funcionamiento, y cómo implementarlo correctamente en tus circuitos LM317 para obtener un lm317 regulador de voltaje y, en algunos casos, un lm317 limitador de corriente.
¿Qué es el LM317? Un Circuito Integrado Versátil
El LM317 es un circuito integrado lm317 que funciona como regulador de voltaje ajustable. Gracias a su fácil configuración, podrás controlar la tensión de salida mediante resistencias, lo que lo convierte en el componente ideal para construir fuentes de alimentación regulables. Entre sus ventajas destacan:
- Versatilidad: Se adapta a distintos requerimientos de tensión y corriente.
- Facilidad de ajuste: La tensión de salida se determina a través de resistencias (o un potenciómetro) configuradas en un lm317 circuito básico.
- Seguridad: Incorpora protecciones contra sobrecorriente y sobrecalentamiento, actuando incluso como lm317 limitador de corriente bajo ciertas condiciones.
Esta característica lo hace muy apreciado en diversas aplicaciones, desde fuentes de alimentación de laboratorio hasta circuitos de audio y control LED.
Especificaciones y Tipos del LM317
Existen diferentes versiones del LM317 para adaptarse a las necesidades de cada aplicación. Las dos variantes más comunes son el LM317L y el LM317T. A continuación, se presenta una tabla comparativa con sus especificaciones principales:
| Tipo | U<sub>max</sub> | I<sub>max</sub> | P<sub>max</sub> | U<sub>ref</sub> Típico | Notas |
|---|---|---|---|---|---|
| LM317L (TO-92) | 40 V | 200 mA (> 100 mA) | 0,65 W | 1,25 V | Ideal para corrientes bajas, sin disipador |
| LM317T (TO-220) | 40 V | 2,2 A (> 1,5 A) | 20 W | 1,25 V | Requiere disipador para corrientes altas |
Estas especificaciones hacen del LM317 un lm317 regulador adaptable a diversos requerimientos, ya sea para regular tensiones o actuar como limitador de corriente cuando la carga supera el umbral de seguridad.
LM317 Funcionamiento: Cómo Ajusta el Voltaje y la Corriente
Principios Básicos
El LM317 opera mediante una referencia de tensión interna de 1,25 V. Esta tensión se utiliza para determinar la tensión de salida mediante el uso de dos resistencias:
- R1: Fija, normalmente de 240 Ω.
- R2: Variable, que define el múltiplo de la tensión de salida.
La fórmula clásica para calcular la tensión de salida es:
U<sub>salida</sub> = 1,25 V × (1 + R2/R1)
De forma más detallada:
- U<sub>salida</sub> = 1,25 V + (1,25 V * R2 / 240 Ω)
- También puede expresarse en términos de corriente de ajuste: U<sub>salida</sub> = 1,25 V + 5,21 mA × R2
Esta relación fundamental no solo lo posiciona como un preciso lm317 regulador de voltaje, sino que en condiciones de sobrecorriente, el LM317 actúa como lm317 limitador de corriente reduciendo la salida para proteger tanto el circuito integrado como la carga.
Voltaje de Caída y Consumo de Energía
El LM317 tiene un voltaje de caída (dropout voltage) típico de 2,5 V. Esto significa que la tensión de entrada debe ser al menos 2,5 V mayor que la tensión de salida para que el regulador funcione correctamente.
La potencia disipada, por lo tanto, se calcula como:
P = (U<sub>in</sub> – U<sub>out</sub>) × I<sub>out</sub>
Debido a esta caída, es vital prever el enfriamiento del LM317 mediante disipadores, especialmente en configuraciones como el LM317T, que manejan corrientes superiores.

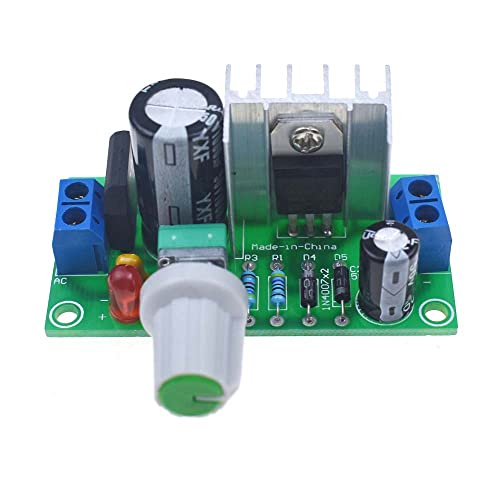

Circuito LM317: Diagrama y Configuración Básica
Para implementar un circuito LM317 exitoso, es esencial conocer su diagrama:
- Terminal de Entrada (VI): Conecta la fuente de alimentación.
- Terminal de Salida (VO): Provee la tensión regulada.
- Terminal de Ajuste (ADJ): Permite configurar la tensión de salida a través de la conexión con R1 y R2.
El diseño básico del lm317 circuito es el siguiente:
- R1 se conecta permanentemente entre la salida y el terminal de ajuste.
- R2 se conecta entre el terminal de ajuste y tierra (o masa) para ajustar la tensión.
Para obtener una salida más precisa, se recomienda utilizar un potenciómetro en lugar de una resistencia fija para R2. Esto te permitirá ajustar finamente la salida y compensar posibles variaciones en la resistencia.
Aplicaciones y Beneficios del LM317
Aplicaciones Comunes
El LM317 es ampliamente utilizado en diversas áreas de la electrónica debido a su flexibilidad, entre las que se incluyen:
- Fuentes de Alimentación Regulables: Es ideal para construir fuentes ajustables que mantienen una tensión de salida constante, pese a las variaciones en la tensión de entrada.
- Circuitos de Audio: Proporciona una alimentación estable para circuitos amplificadores, evitando ruidos e interferencias.
- Circuitos de Iluminación: Permite regular la tensión aplicada a LEDs y lámparas, mejorando la eficiencia y prolongando la vida útil de los componentes.
- Proyectos DIY y Prototipos: Gracias a su adaptabilidad, es perfecto para experimentos en laboratorios de electrónica y proyectos caseros.
Beneficios Clave
Entre los beneficios del uso del LM317 como lm317 regulador destacan:
- Precisión y Estabilidad: Gracias a su referencia interna de 1,25 V, se obtiene una tensión de salida muy estable.
- Versatilidad: Se puede configurar para funcionar como limitador de corriente, protegiendo los circuitos en condiciones de sobrecarga.
- Facilidad de Implementación: Su circuito básico es sencillo y se puede adaptar fácilmente a diferentes aplicaciones.
- Seguridad: Con protecciones contra sobrecalentamiento y sobrecorriente, ofrece un uso seguro en proyectos críticos.
Mejorando la Eficiencia y el Enfriamiento del LM317
Debido a la potencia disipada, especialmente en el LM317T, el enfriamiento del LM317 es un aspecto crucial. Algunas recomendaciones para mejorar la eficiencia de tus circuitos con este circuito LM317 son:
- Instalar un disipador adecuado: Asegura que la temperatura del LM317 se mantenga en niveles seguros, lo que previene el recorte de la corriente de salida.
- Optimizar la tensión de entrada: Evita aplicar una tensión excesivamente mayor a la necesaria, lo que reduce la potencia disipativa.
- Utilizar componentes de precisión: Incorporar resistencias y potenciómetros de alta calidad permitirá un ajuste más estable y preciso de la salida.
Esto no solo mejora el rendimiento del LM317 como lm317 regulador de voltaje, sino que también prolonga la vida útil del dispositivo.
Conclusión
En resumen, el LM317 es un circuito integrado altamente versátil que actúa como un lm317 regulador ajustable, permitiendo obtener una salida precisa desde 1,25 V hasta 37 V. Su sencillo circuito LM317 y la capacidad de funcionar también como lm317 limitador de corriente lo convierten en la opción predilecta para fuentes de alimentación regulables en múltiples aplicaciones.
Ya seas un aficionado o un profesional de la electrónica, comprender el lm317 funcionamiento y los principios detrás de este circuito lm317 te permitirá mejorar la eficiencia y seguridad de tus proyectos. Si deseas profundizar más, considera descargar guías en PDF o revisar estudios de casos en aplicaciones reales.
¡Explora cómo el LM317 puede optimizar tus diseños y llevar tus circuitos al siguiente nivel!
